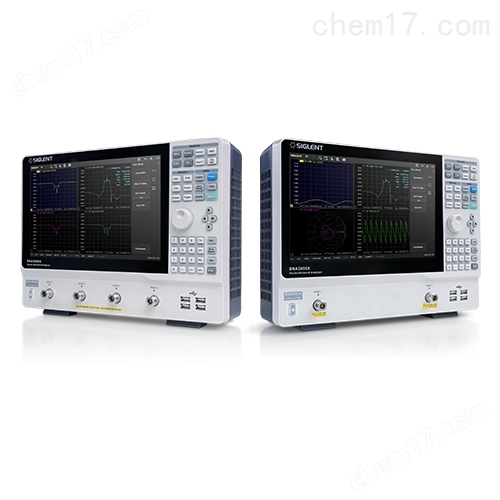

SNA5084X 鼎陽8.5G四端口網絡分析儀

參考價 ￥ 179980
訂貨量 ≥1件
具體成交價以合同協議為準
  • 公司名稱 深圳市君輝電子有限公司
  • 品牌 SIGLENT/鼎陽
  • 型號 SNA5084X
  • 產地
  • 廠商性質 經銷商
  • 更新時間 2025/7/21 14:54:16
  • 訪問次數 1259

聯系方式：余經理查看聯系方式

聯系我們時請說明是化工儀器網上看到的信息，謝謝!


深圳市君輝電子有限公司以汽車電子，數字電視，安防防盜，通用儀器領域的測試儀器銷售、技術開發、產品配套和系統集成為發展核心，憑借豐富的技術經驗和專業知識，已發展成為國內音視頻，安防行業中大的產品銷售與綜合服務商之一。

主營業務：

信號類測試儀器：高清信號源，模擬/數字電視信號源，函數信號發生器，高頻信號發生器等

電源類測試儀器：交/直流電源，電子負載，功率分析儀，EMC測試系統

光學類測試儀器：色彩分析儀，亮度計，照度計，分光照度計，白平衡測試系統

通用類測試儀器：示波器，萬用表，LCR電橋，阻抗分析儀

分析類測試儀器：頻譜分析儀，音頻分析儀，網絡分析儀，通訊綜合測試儀，電能質量分析儀

安規類測試儀器：耐壓測試儀，絕緣測試儀，泄漏電流測試儀，安規綜合測試儀，ATE測試系統

溫度類測試儀器：多通道溫度測試儀，數據采集器，熱成像儀，紅外點溫槍

環境類測試設備：高低溫箱，烤箱，酸堿鹽霧試驗箱，跌落震動試驗臺，按鍵壽命測試儀


儀器儀表，工具，設備，配件

產地類別 國產

鼎陽8.5G四端口網絡分析儀主要特性

  • 頻率范圍：9 kHz ~ 4.5/8.5 GHz

  • 輸出功率設置范圍： -55 dBm ~ +10 dBm

  • 動態范圍：125 dB

  • 支持2/4端口S參數測量、差分（平衡）測量、時域分析

  • 支持濾波器插入損耗、帶寬、Q值等一鍵測量

  • 支持端口阻抗轉換、端口擴展、夾具仿真和去嵌入功能

鼎陽8.5G四端口網絡分析儀概述

低噪聲，高動態范圍
系統動態范圍是VNA一個非常重要的指標，它是VNA源的最大輸出功率與測試端口本底噪聲的差值。SNA5000X的動態范圍可達125 dB@10Hz IFBW，接收機噪底-125 dBm/Hz，可適用于對動態范圍要求比較高的測試場景，比如同時測量濾波器的通帶和帶外抑制性能。

鼎陽8.5G四端口網絡分析儀


從S參數測試到平衡-不平衡測試
SNA5000X系列支持在多個窗口添加多條跡線進行全4端口S參數測試，并且具備多種顯示格式，比如 Log Mag，Lin Mag，Phase，Delay，Smith，SWR，Polar等，可以方便快捷地分析被測物的傳輸系數，反射系數，駐波比，阻抗匹配，相位，延時等參數。在生產線驗證天線，濾波器等的特性時，還可以保存參考跡線或者添加Limit模板進行通過失敗測試，有利于提高生產效率。

SNA5000X系列還支持端口阻抗變換功能，比如在測試有源差分放大器時，可將輸入輸出端口進行阻抗變換，從而進行差分（平衡）測量（比如Scc，Sdd，Scd，Sdc等參數）。 此功能還可應用于差分線纜等其他差分類測試。

鼎陽8.5G四端口網絡分析儀


時域分析功能
SNA5000X系列支持TDR時域反射計測量功能，可在時域?qū)鬏斁€的特征阻抗，時延等參數進行分析。

鼎陽8.5G四端口網絡分析儀


眼圖分析
SNA5000X搭載了眼圖功能，眼圖可以反映信號鏈路上傳輸?shù)臄?shù)字信號的整體特征，從中觀察出碼間串?dāng)_和噪聲的影響，進而估計系統的優劣程度。眼圖分析是高速系統信號完整性分析的核心，為需要對高速信號進行時域分析的客戶節省了大量成本和時間。

鼎陽8.5G四端口網絡分析儀

消除夾具效應
在微波射頻領域，如何有效消除有害的測試夾具效應是一大挑戰。比如在對SMD器件進行測試時需要特定的測試夾具實現測試儀器測試端與器件輸入端的轉接，導致測試結果中包含了測試夾具的特性。目前SNA5000X系列提供的去除測試夾具影響的方法主要有：端口延伸，端口匹配，端口阻抗轉換，去嵌入，適配器移除等。

鼎陽8.5G四端口網絡分析儀


校準件
校準是VNA進行可靠測量前必須進行的步驟。鼎陽科技目前可提供8種SOLT機械校準件，分為經濟級校準件和精密級校準件。校準頻率范圍涵蓋DC~9 GHz，接口類型包含SMA和N型。并且SNA5000X系列還可支持其他廠家的校準件及客戶自定義校準件的導入，從而保護客戶對校準件的投資。

鼎陽8.5G四端口網絡分析儀

規格參數

最高頻率4.5 GHz/8.5 GHz
頻率分辨率1 Hz
幅度分辨率0.05 dB
中頻帶寬范圍10 Hz~3 MHz
輸出功率設置范圍-55 dBm ~ +10 dBm
動態范圍125 dB
校準類型響應校準，增強響應校準，單端口校準，全二端口校準，全三端口校準，全四端口校準，TRL校準
支持直流偏置功能         是
通信接口LAN，USB Device，USB Host(USB-GPIB)
遠程控制SCPI / Labview / IVI based on USB-TMC / VXI-11/ Socket / Telnet / Webserver
觸摸控制Multi Touch，Mouse，Keyboard
屏幕尺寸12.1 英寸
視頻輸出HDMI
測量分析類型S參數測量，差分(平衡)測量，接收機測量，時域分析、極限測試、紋波測試、帶寬分析、阻抗轉換、端口匹配、去嵌入功能等
型號
頻率范圍
端口數
頻率分辨率
幅度分辨率
中頻帶寬范圍
輸出功率設置范圍
動態范圍
SNA5052X
9 kHz~4.5 GHz
2
1 Hz
0.05 dB
10 Hz~3 MHz
-55 dBm ~ +10 dBm
125 dB
SNA5082X
9 kHz~8.5 GHz
2
1 Hz
0.05 dB
10 Hz~3 MHz
-55 dBm ~ +10 dBm
125 dB
SNA5054X
9 kHz~4.5 GHz
4
1 Hz
0.05 dB
10 Hz~3 MHz
-55 dBm ~ +10 dBm
125 dB
SNA5084X
9 kHz~8.5 GHz
4
1 Hz
0.05 dB
10 Hz~3 MHz
-55 dBm ~ +10 dBm
125 dB





鼎陽SNA5084X 8.5 GHz矢量網絡分析儀
