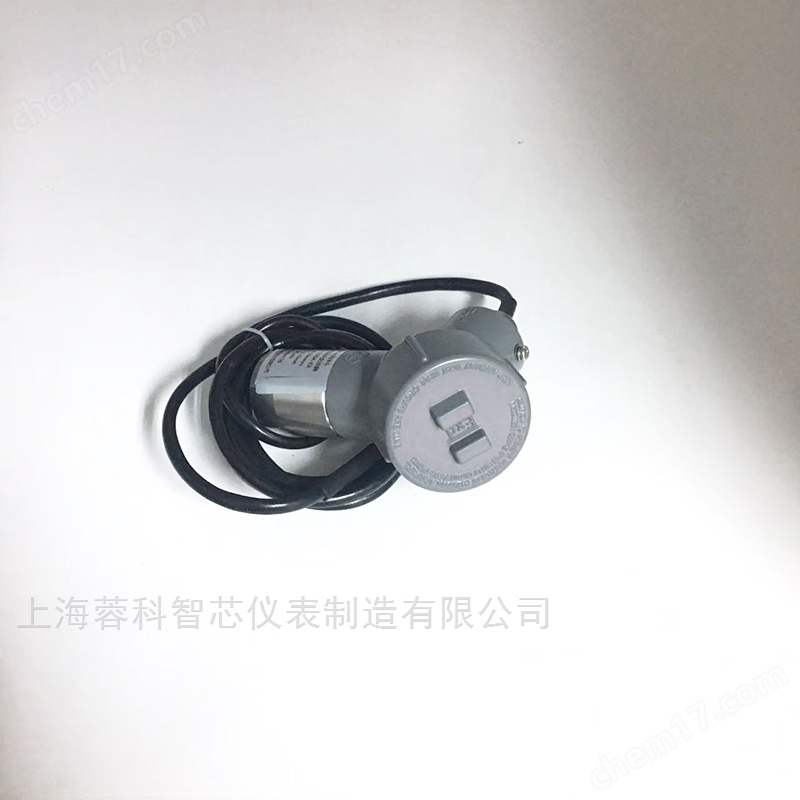

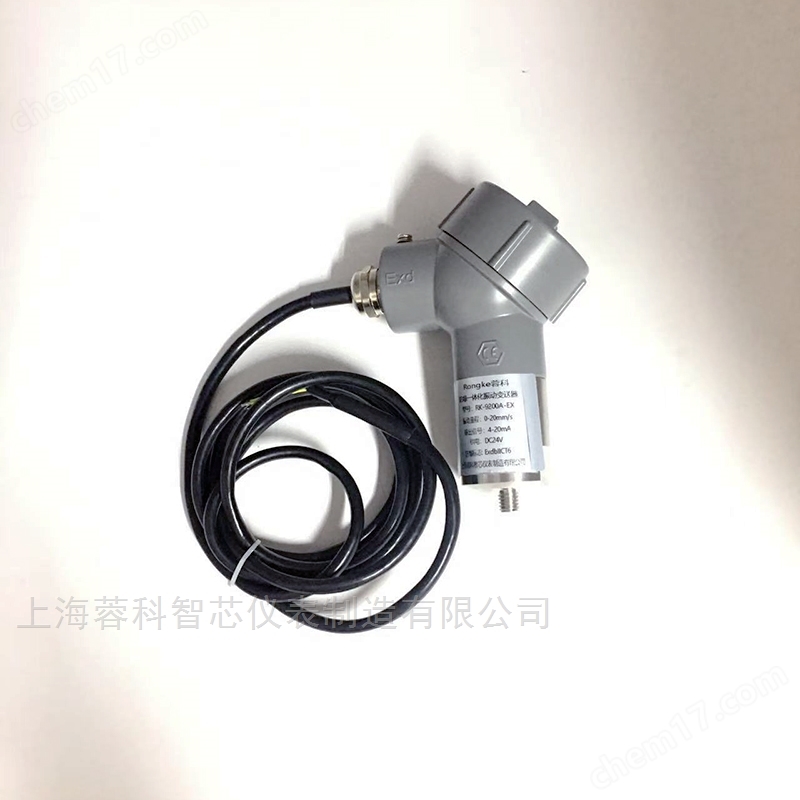

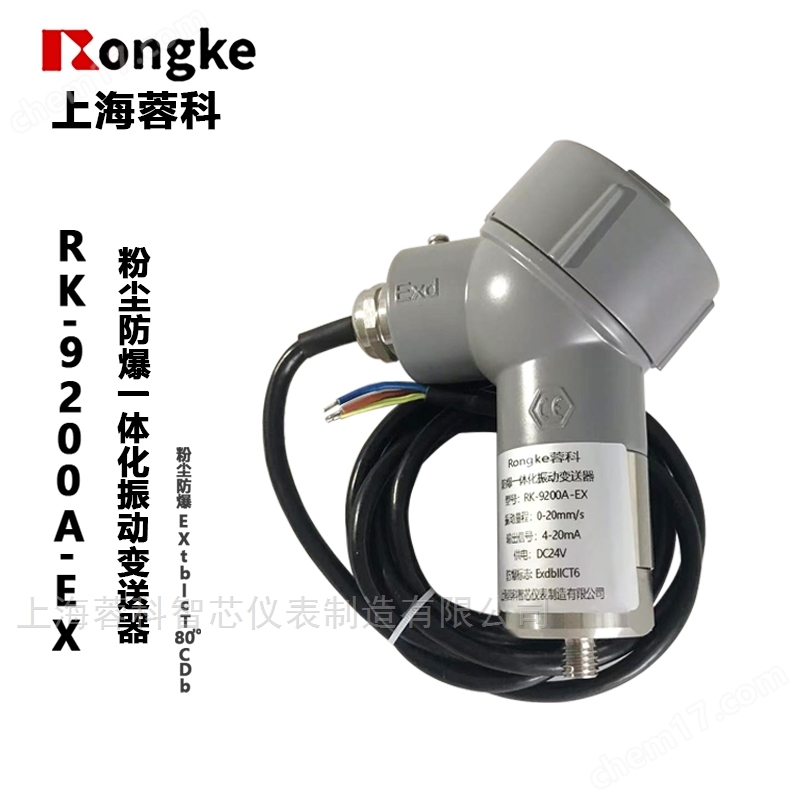

RK-9200A-EX粉塵防爆一體化振動變送器

1．簡介:

RK-9200A-EX粉塵防爆一體化振動變送器：將磁電式振動傳感器、精密測量電路集成在一起，構成高精度振動測量系統，該變送器可直接連接DCS、PLC或其它設備，是測量風機、電動機、水泵等工廠設備振動的理想選擇。

2．粉塵防爆一體化振動變送器技術參數:

2．1 頻率響應：10 ～ 1000 Hz  *  或者5 ～ 1000 Hz（特殊說明）

2．2 自振頻率：10Hz

2．3 量程：0-20mm/s ，0-50mm/s,  0-200um，0-500um；可選。

2．4 輸出阻抗：≤500Ω

2．5 工作電壓：DC12-24V±10%

2. 6 接線方式：二線制

2．7 最大加速度：10g

2．8 測量方向：水平或垂直 （見標簽）.

2．9 使用環境溫度 常規：-40-80度。（高溫環境 -20℃～150℃ 可選 ） 相對濕度 ≤90% .

2．10 外形尺寸：傳感器本體φ38mm×69mm. 接線盒部分直徑80mm高81mm,電氣接口直徑32mm長度25mm;

2．11 安裝螺紋：M10×1×10mm（深度）  。

2．12 重  量： 約350g.

3．13 外殼特點：防水

2.14 電纜：2米

2. 15 電氣接口：M20X1.5防水直接出線2米.

2.16 防爆標志：Ex tb lc T80'℃ Db

3．粉塵防爆一體化振動變送器 安裝:

3．1 安裝位置：垂直或者水平安裝于被測振動點上，將傳感器底部M10×1.25×10螺釘固定在被測殼體上，然后將傳感器擰在上面擰緊即可。

3．2 安裝尺寸及規范：參看圖一，若變送器安裝位置受到高溫蒸汽等沖刷時，為降低變送器環境溫度、需加防護措施，一般情況下可不加防護。

3．3粉塵防爆一體化振動變送器接線 說明：黑色導線接DC24V電源正端，藍色導也是4～20mA輸出引線。連接導 線要求有良好的絕緣性能，采用二芯屏蔽電纜。
