一、概述

1.1、避雷器雷擊計數器放電測試儀產品簡介

由于設備的密封不良或者其它因素影響，水氣可能進入避雷器動作計數器，使內部元件銹蝕或短路，從而導致計數器不能正常工作。計數器動作的可靠性對于電力系統來說非常重要，HTLJ-V避雷器放電計數器測試儀是記錄避雷器在正常運行中受到雷擊次數的一個重要統計參數。它能為電力系統工作人員提供重要依據,來有針對性的對避雷器進行檢驗。所以《規程》規定，避雷器動作計數器應每年至少檢查一次。

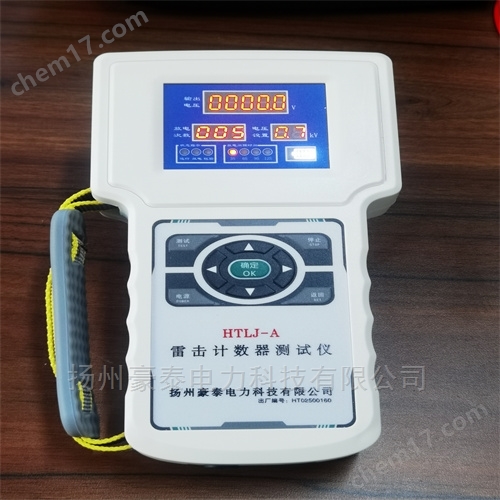

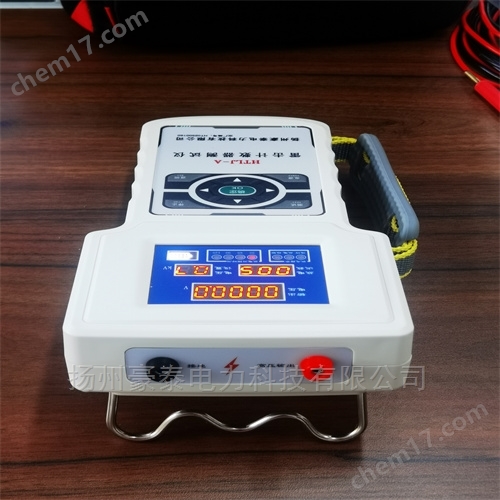

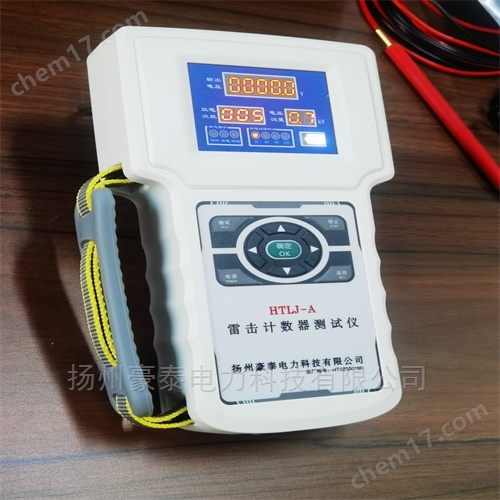

本儀器用于校驗各種避雷器計數器動作的可靠性。適用于閥型避雷器（包括炭化硅普通閥型<FZ和FCD>及炭化硅磁吹閥型<FCZ和FCD>及氧化鋅避雷器中放電記錄器放電動作的檢查和校驗）。儀器雷擊避雷器放電計數器校驗儀符合電力行業標準DL474.5-92“現場絕緣試驗實施導則－避雷器試驗”，適用于發電廠、變電所現場及修理車間、試驗室等各種條件下的試驗，本儀器采用手持式設計，外型美觀大方，攜帶方便，它替代了傳統的笨重測試儀器和測試方法用于避雷器計數器的動作試驗，深受廣大業內人士的歡迎。

1.2、避雷器雷擊計數器放電測試儀安全事項

使用本儀器前一定要認真閱讀本手冊。

1)本儀器室內外均可使用，但應避開雨淋、腐蝕氣體等場所使用。

2)本儀器屬精密儀表，應避免劇烈振動。

3)儀器的操作者應具備一般電氣設備的使用常識。

4)對儀器的維修、維護和調整應由專業人員進行。

5)測試過程中，禁止移動測試夾或接觸測試線。

6)未經本公司許可，請勿拆卸儀器。如因擅自拆卸導致儀器功能失效，不予免費保修和退換（收取成本費），若因此造成人身及財產傷害，本公司概不負責。

二、產品介紹

2.1、性能特點

1)測試原理：采用電容充放電法，充電時間短，放電速度快。

2)操作簡單：一鍵完成自動測試過程，連續測試時4檔間隔時間可調(3S、6S、9S、12S)?？稍O(shè)置放電次數，五分鐘內無操作可自動關機。

3)輸出電壓可調：高壓輸出200V～1800V可調，步進100V,可滿足各類計數器動作電壓

4)安全可靠：儀器外殼采用ABS工程塑料，高壓輸出無金屬外露，操作者安全有保障，不會被電擊。

5)測試次數多：一次充電可連續操作大于3000次。

6)自放電功能：充電后，如果沒有進行測試，兩分鐘左右自動釋放內部高壓。

2.2、技術指標

輸出電壓200～1800V可調

電容量10uF

放電電流大于100A，輸出沖擊電流符合波形8/20μS

環境溫度-10℃～40℃

相對濕度≤80%RH   無結露

工作電源儀器內部自帶鋰電池組

電池容量12V/3200mAH

重量1.2Kg

外型238mm×134mm×45mm
