MY1B16-300A 日本SMC機械接合式無桿氣缸
具體成交價以合同協議為準
- 公司名稱 上海圖衡自動化設備有限公司
- 品牌 SMC/日本
- 型號 MY1B16-300A
- 產地 日本
- 廠商性質 經銷商
- 更新時間 2025/7/17 15:14:06
- 訪問次數 60
聯系方式：李淑瑜15707968931 查看聯系方式
聯系我們時請說明是化工儀器網上看到的信息，謝謝!
| 動作方式 | 雙作用 | 應用領域 | 環保,食品/農產品,化工,制藥/生物制藥,綜合 |
|---|
日本SMC機械接合式無桿氣缸

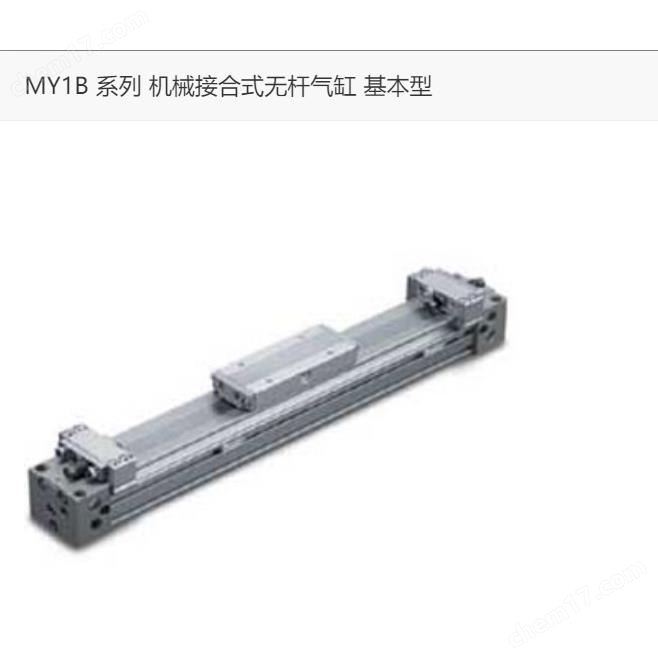

描述 MY1B 系列 機械接合式無桿氣缸 基本型
●5種導軌形式標準化
●根據負載質量和所需精度的不同，有多種選擇
●根據負載質量和所需精度的不同，有多種選擇
| 字段描述 | 字段取值 | 取值描述 |
|---|---|---|
| 缸徑 | 16 | 缸徑 16mm |
| 通口螺紋的種類 | - | M 螺紋(Φ10~Φ20),Rc(Φ25~Φ100) |
| 配管形式 | - | 標準型 |
| 氣缸行程 | 300 | 氣缸行程 300mm |
| 行程調整單元記號 | A | 左側:A帶調整螺釘,右側:A帶調整螺釘 |
| 磁性開關型號 | - | 無磁性開關 |
| 磁性開關個數 | - | 2個 或 無 |
| 訂制規格 | - | 標準 |
其他特性
| 字段描述 | 取值描述 |
|---|---|
| 導軌形式 | 基本型 |
| 動作方式 | 雙作用 |
| 使用流體 | 空氣 |
| 緩沖形式 | 氣緩沖 |
| 正面,側面通口 | M5X0.8 |
| 底面通口 | Φ4mm |
| 行程調整范圍 | -5.6～0 mm |
| 低使用圧力 [MPa] | 0.15 MPa |
| 高使用圧力 [MPa] | 0.8 MPa |
| 保證耐壓力 [MPa] | 1.2 MPa |
| 環境溫度 | 5～60℃ |
| 給油 | 不給油式 |
| 行程長度允差 | 0～+1.8 mm |
| 使用活塞速度 | 100～1000 mm/s |
| 端鎖的位置 | 無端鎖 |
| 材質（缸筒） | 鋁合金 |
| 端蓋材質 | 樹脂 |
| 材質（活塞） | 鋁合金 |
| 0.2MPa理論推力 | 40 N |
| 0.3MPa理論推力 | 60 N |
| 0.4MPa理論推力 | 80 N |
| 0.5MPa理論推力 | 100 N |
| 0.6MPa理論推力 | 120 N |
| 0.7MPa理論推力 | 140 N |
| 0.8MPa理論推力 | 160 N |
| 標準行程 | 100 / 200 / 300 / 400 / 500 / 600 / 700 / 800 / 900 / 1000 / 1200 / 1400 / 1600 / 1800 / 2000 |
| 使用流體溫度 小値 [°C] | 5 °C |
| 使用流體溫度 大値 [°C] | 60 °C |
| 周圍溫度 小值 [°C] | 5 °C |
| 周圍溫度 大值 [°C] | 60 °C |
| 受壓面積 | 200 mm2 |
| 行程長度允差 小值 [mm] | 0 mm |
| 行程長度允差 大值 [mm] | 1.8 mm |
| 有效緩沖長度 [mm] | 12 mm |
| 材質（緩沖墊） | 聚氨酯橡膠 |
