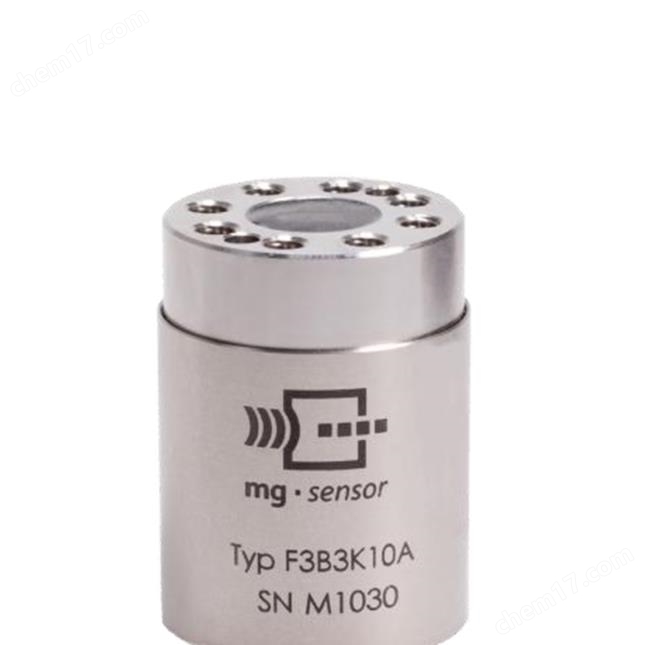

F3B3K10A mg-sensor轉向管柱力傳感器
參考價 | ¥ 9999 |
訂貨量 | ≥1件 |
- 公司名稱 鎮江嘉倍信息技術有限公司
- 品牌 其他品牌
- 型號 F3B3K10A
- 產地
- 廠商性質 代理商
- 更新時間 2025/7/21 10:44:05
- 訪問次數 31
聯系方式:胡嘉坤18261959761 查看聯系方式
聯系我們時請說明是化工儀器網上看到的信息,謝謝!
代理tapeswitch,trans-tek,gp:50,merit sensor,kistler,keller,HBM,tokyo sensor,VSE,壓力傳感器,位移傳感器,
應用領域 | 電子/電池,汽車及零部件,電氣 |
---|
mg-sensor轉向管柱力傳感器
測壓元件,三軸位置:轉向柱
力方向Fx,F(xiàn)y,F(xiàn)z
應用:測量轉向柱中的力
等效類型定制版本
電阻測量規格:應變儀
選擇:極性根據客戶規格
mg-sensor轉向管柱力傳感器
技術描述
施加的力導致基體的壓縮或應變。使用應變儀測量變形。
用于全橋電路的多個應變儀的接線,補償了溫度對零信號的影響以及來自其他力和扭矩應用的交叉影響。
技術規范 | 單位 | 價值 | ||
Fx | Fy | Fz | ||
測量范圍 | kN | 20 | 20 | 20 |
敏感度 | µV/V/kN | 120 | 120 | 55 |
輸出信號 | mV/V | 2.4 | 2.4 | 1.1 |
電橋電阻 | Ω | 350 | 350 | 700 |
零信號 | mV/V | ≤ 0.05 | ||
振幅非線性 | % | ≤ 1.0 | ||
滯后 | % | ≤ 2.0 | ||
通道串?dāng)_ | % | ≤ 5.0 | ||
電源電壓 | V | 2–15 | ||
極限載荷 | % | 150 | ||
絕緣電阻 | MΩ | > 100 | ||
溫度范圍 | °C | -30…+70 | ||
重量(近似值) | g | 180 |
轉向管柱力傳感器是汽車電動助力轉向系統中的關鍵部件,用于測量駕駛員施加在方向盤上的扭矩和轉向角度,并將信號傳遞給ECU(電子控制單元),以控制電機輸出相應的助力。
轉向管柱力傳感器的功能
扭矩檢測:測量駕駛員轉動方向盤的扭力大小,決定助力電機的輸出。
轉向角度檢測:監測方向盤轉動角度,用于EPS控制、車道保持(LKA)等ADAS功能。
轉向速度檢測:部分傳感器還能檢測轉向速度,優化動態助力響應。
