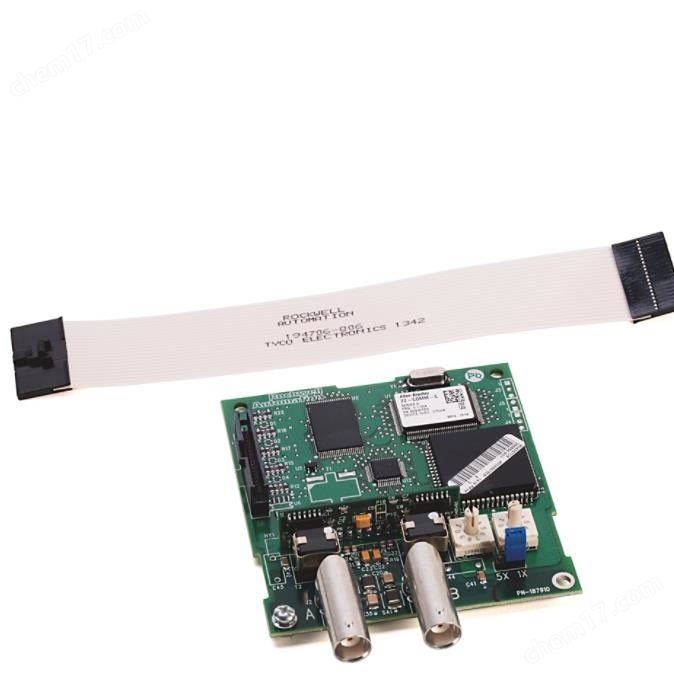

AB羅克韋爾22-COMM-D模塊：工業通訊的“全能適配器”

在工業自動化領域，設備間的無縫通訊是實現高效生產的核心。AB羅克韋爾22-COMM-D模塊憑借其多協議支持、緊湊設計及強大的擴展能力，成為連接PLC、變頻器、傳感器等設備的“通訊樞紐”。本文將從技術特性、典型應用、常見問題及解決方案三方面，為您深度解析這款工業通訊“利器”。

一、核心優勢：多協議兼容與靈活擴展

1. 全協議覆蓋，適配多元場景

22-COMM-D模塊支持Modbus RTU、Ethernet/IP、DeviceNet等主流工業協議，可同時連接不同廠商設備。例如：

• Modbus RTU：通過RS-485接口與舊有設備（如西門子S7-200 PLC）兼容，降低系統升級成本；

• Ethernet/IP：以100Mbps速率接入工業以太網，實現與AB ControlLogix系列PLC的高速數據交互，適用于汽車焊接生產線等實時性要求嚴苛的場景；

• DeviceNet：直接連接PowerFlex 400變頻器，實時監控電機轉速、電流等參數，支持多達64個節點組網。

2. 緊湊設計，節省空間

模塊尺寸僅為50mm×50mm×30mm，重量僅0.1kg，可輕松集成于控制柜或設備內部。其DIN導軌安裝方式與IP20防護等級，確保在粉塵、振動環境下穩定運行。

3. 寬電壓輸入與高速傳輸

• 電源適應性：支持12V-48V DC寬電壓輸入，無需額外電源適配，適應不同工業電源環境；

• 傳輸速率：RS-485接口支持19.2kbps-1Mbps速率調節，用戶可根據數據量動態切換（如低速傳輸傳感器數據，高速控制伺服電機）。

二、典型應用場景：從單機控制到系統集成

1. 電機控制系統

在某包裝機械項目中，22-COMM-D模塊將PowerFlex 400變頻器接入Ethernet/IP網絡，實現以下功能：

• 遠程監控：通過HMI屏幕實時顯示電機轉速、溫度等參數；

• 故障預警：當電流超過額定值15%時，模塊自動觸發報警并停機，避免設備損壞；

• 節能優化：根據生產節拍動態調整電機頻率，年節電量達12%。

2. 自動化生產線

在汽車焊裝車間，模塊連接20臺AB 1769-L30ER PLC、50個光電傳感器及10臺伺服驅動器，通過DeviceNet網絡實現：

• 同步控制：所有焊接機器人動作，確保焊縫質量；

• 數據追溯：記錄每臺設備的運行時間、故障代碼，生成生產報表供質量分析。

3. 能源管理系統

在某鋼鐵廠，模塊采集300個電力儀表數據（電壓、電流、功率因數），通過Modbus RTU協議上傳至SCADA系統，實現：

• 能耗分析：識別高耗能設備，制定節能改造方案；

• 峰谷平調度：根據電價波動自動調整設備運行時段，年電費支出降低8%。

三、常見問題解答：從安裝調試到維護優化

Q1：模塊指示燈不亮，如何排查？

現象：上電后POWER燈未亮，設備無通訊。
原因：

1. 電源輸入異常（電壓低于12V或接線松動）；

2. 模塊內部保險絲熔斷。
   解決方案：

3. 使用萬用表測量電源端子電壓，確保在12V-48V DC范圍內；

4. 打開模塊外殼，檢查保險絲（標稱值2A），更換后重新上電。

Q2：Ethernet/IP通訊中斷，如何處理？

現象：模塊LINK燈閃爍，PLC無法讀取數據。
原因：

1. IP地址沖突（如兩臺模塊設置為相同IP）；

2. 網絡線纜故障（如RJ45接頭氧化）。
   解決方案：

3. 通過RSLinx軟件掃描網絡，修改沖突IP地址；

4. 使用網線測試儀檢測連通性，更換損壞線纜。

Q3：Modbus RTU數據讀取錯誤，如何調試？

現象：PLC讀取傳感器數據為固定值（如始終為0或FFFF）。
原因：

1. 波特率、數據位等參數設置不一致；

2. 信號干擾導致數據幀錯誤。
   解決方案：

3. 核對模塊與傳感器的通訊參數（如9600bps、8N1）；

4. 在RS-485總線兩端加裝120Ω終端電阻，減少反射干擾。

四、技術參數對比：22-COMM-D vs. 競品

選購建議：

• 預算有限且需多協議兼容：優先選擇22-COMM-D，其價格比西門子CM 1542-1低42%，且支持DeviceNet等遺留協議；

• 大型PROFINET網絡：西門子模塊支持更多節點，適合汽車制造等復雜場景；

• 高速運動控制：歐姆龍F(tuán)EN-30的EtherCAT協議延遲低于1ms，適用于半導體設備等精密場景。

五、總結：22-COMM-D——工業通訊的“瑞士”

AB羅克韋爾22-COMM-D模塊以其多協議支持、緊湊設計及高可靠性，成為工業自動化項目的通訊適配器。無論是電機控制、生產線集成還是能源管理，它均能以低成本實現設備間的無縫連接。
