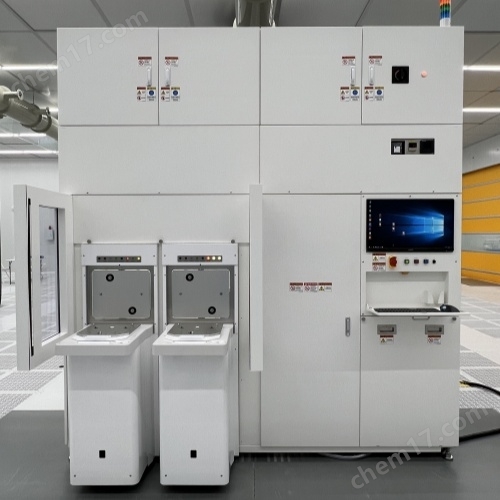

單片式清洗設備是一種專門用于半導體制造過程中單片晶圓清洗的設備。它通過精確控制清洗參數，如溫度、時間、濃度等，利用化學或物理方法去除晶圓表面的顆粒、有機物和金屬離子等污染物。以下是對單片式清洗設備的詳細介紹：

結構組成

清洗槽：容納清洗液，提供化學清洗環境。類型包括槽式和噴淋式，材質多為耐腐蝕材料。

流體分配系統：包括噴淋臂、超聲波/兆聲波發生器和液體循環系統，確保清洗液均勻覆蓋晶圓并增強清洗效果。

機械傳輸系統：由晶圓承載臺和傳送機構組成，實現晶圓的穩定傳輸和處理。

溫控與加熱系統：精確控制清洗液溫度，提升化學反應速率，并配備冷卻系統以快速降溫。

干燥系統：采用旋干法、氣吹式干燥或IPA脫水法，去除晶圓表面殘留液體。

控制系統：包括人機界面、PLC與自動化程序及傳感器與監測模塊，實時監控設備運行狀態和清洗效果。

廢氣處理與環保系統：處理廢液中的酸性/堿性物質，避免直接排放污染環境。

設計特點

均勻性保障：噴淋臂對稱分布，配合流體仿真優化流速，確保晶圓邊緣與中心清洗一致；兆聲波或超聲波覆蓋整個表面，避免局部清洗不足。

低損傷設計：非接觸式傳輸（如氣浮或磁懸浮承載臺），避免機械刮擦；兆聲波替代傳統刷洗，減少物理應力。

兼容性與擴展性：模塊化設計，可集成多種清洗工藝；支持升級至更大晶圓尺寸。

數據追溯與智能化：記錄每片晶圓的清洗參數，支持SPC統計分析；部分設備集成AI算法，自動調整參數以優化清洗效果。

應用領域

半導體領域：用于去除晶圓表面的顆粒、有機物、金屬污染和氧化物，提高產品質量和良率。

光學領域：清洗各類光學鏡片和儀器部件，避免對鏡片的鍍膜和光學表面造成損傷。

電子領域：清洗各種電子元件，去除焊接后的助焊劑殘留、塵埃等污染物，提高電子元件的導電性和焊接質量。

優勢特點

高性能：?jiǎn)纹逑捶绞?，?shí)現高潔凈、高均一性，沒有交叉污染。

低成本：機能水的使用降低藥液成本，采用少量藥液清洗系統。

占地面積小：立體層疊式結構，節省空間。

環境保護：常溫清洗省能量，脫RCA清洗減少藥液使用量。

單片式清洗設備以其高效性、穩定性、靈活性和安全性等特點在半導體制造工藝中發揮著重要作用。隨著半導體技術的不斷發展和進步，單片式清洗設備也在不斷創新和升級以滿足更高的清洗要求和更廣泛的應用領域。
