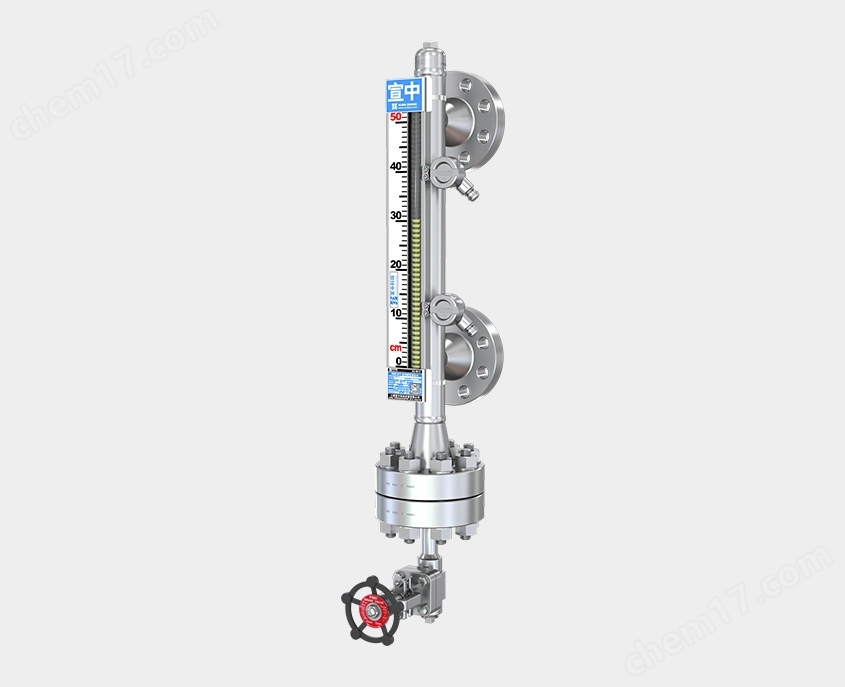

高溫中高壓型側裝式磁翻板液位計是一種新型現場顯示儀表。該產品具有結構簡單，讀數直觀新穎，觀測無盲區，測量范圍大，安全可靠，安裝使用維修方便等特點。該產品廣泛應用于石油、化工、電力、冶金、輕工、制藥、造紙、環保等行業，對各種貯罐、槽等容器內液體的液位進行現場指示，并可選配本公司生產的各類液位變送器及液位開關，實現各行業系統自動化過程控制和測量。

磁性液位計是一種全鋼性結構的現場指示儀表，它主要由主導管、液位指示器、磁浮球、排污閥等部件組成。該系列液位計是根據阿基米德定律及磁性耦合的原理設計和制造的。磁性浮子置于不導磁的主導管內，通過主導管內介質的浮力作用，使浮子隨著介質液位上下移動，再通過磁性耦合原理，帶動主導管外的液位指示器作同步升降來指示液體的位置。

1、產品執行標準：GB/T25153-2010《化工壓力容器用磁浮子液位計》

2、公稱壓力：≤25.0MPa

3、工作溫度：－196℃＜t≤520℃

4、量程：300～6000mm

5、跟隨速度：≤0.08m/s

6、示值誤差：±10mm，±5mm

7、介質密度：ρ≥0.40g/cm3

8、介質密度差（測界位）：?ρ≥0.15g/cm3

9、介質粘度：μ≤0.4Pa.S

10、環境振動：≤25Hz，振幅：≤0.5mm

11、伴熱蒸汽壓力（可選項）：PN≤1.6MPa

12、伴熱接口（可選項）：G1/2”(M）（或用戶指定）

13、排污閥出口連接尺寸：球閥：G3/4”（M）＋管帽；閘閥：NPTl/2(F）（或用戶指定）

14、接口法蘭標準：HG/T 20592-2009、HG/T 20615-2009，或用戶指定

15、防爆等級：ExiaⅡCT1～T6Ga ExdⅡCT4～T6Gb ExtDA21 IP66 T80℃

16、防護等級：IP66

※ 用戶如有特殊要求，請訂貨時注明，本公司可根據用戶要求做特殊設計
