一、概述
SHDKDG-65B電抗器交流電感測定裝置是我公司根據客戶需求研發制造的專門測試電抗器性能的設備,該設備主要對電抗器感應耐壓、匝間耐壓等進行試驗。
二、技術要求如下:
A.技術參數
工作電壓 三相四線AC380V 50HZ
額定容量100KVA
額定輸出電流0-800A/0-200V輸出電流精度測量0.5級
采用觸摸屏+PLC+變頻電源(具有自動穩流,輸出電流和設置電流誤差≤.5%)

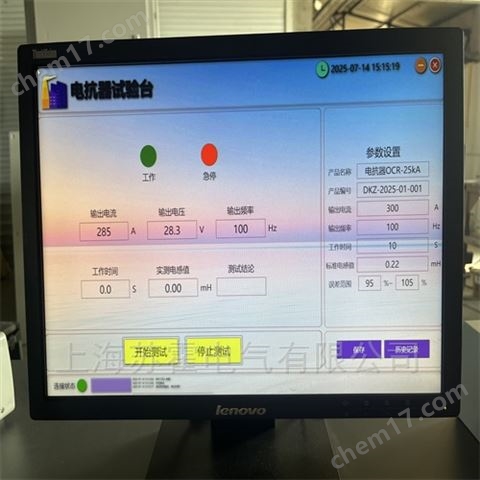

顯示輸出電流,電壓,輸出頻率,且將電抗器兩端電壓/電流自動換算成對應電量L=(u0/I)*2*3.14*f
電流發生器采用自然風冷

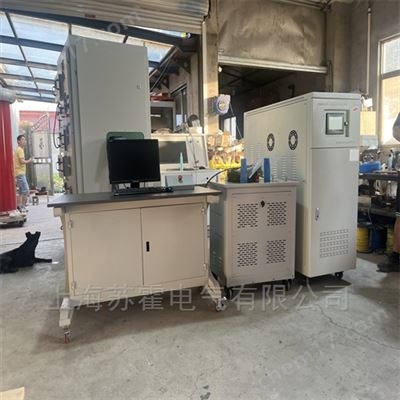

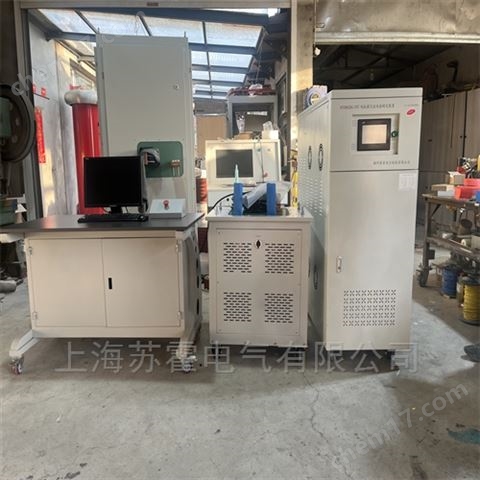

整機分體化設計,底部備有萬向輪帶剎車
設備總重量500kg
三、電抗器交流電感測定裝置注意事項
1、環境溫度:0--40℃
2、海拔高度:<100M
3、相對濕度:<85%
4、使用場地內應無嚴重影響絕緣的氣體、蒸氣、化學性塵埃及其它爆炸性和腐蝕性介質。
四、使用維護:
1、開箱時應檢查電器元件及接觸點有否運輸損壞及接觸不良。
2、使用前應檢查各電器的接觸是否良好,特別是調壓器碳刷的接觸一定要良好。
3、應嚴格按照相關的操作規程操作,嚴禁私自使用或無安全員監督的情況下使用
4、該設備應存放在通風、干燥、無腐蝕性氣體的地方。
五、產品附件:
1、穩流電源 1臺
2、操作臺 1臺
3、升流器 1臺
4、使用說明書 1份
5、保修卡和合格證 1份
6、線纜一套(網線一根、航空插座I一根,航空插座II一根,電源連接線兩根)1套
