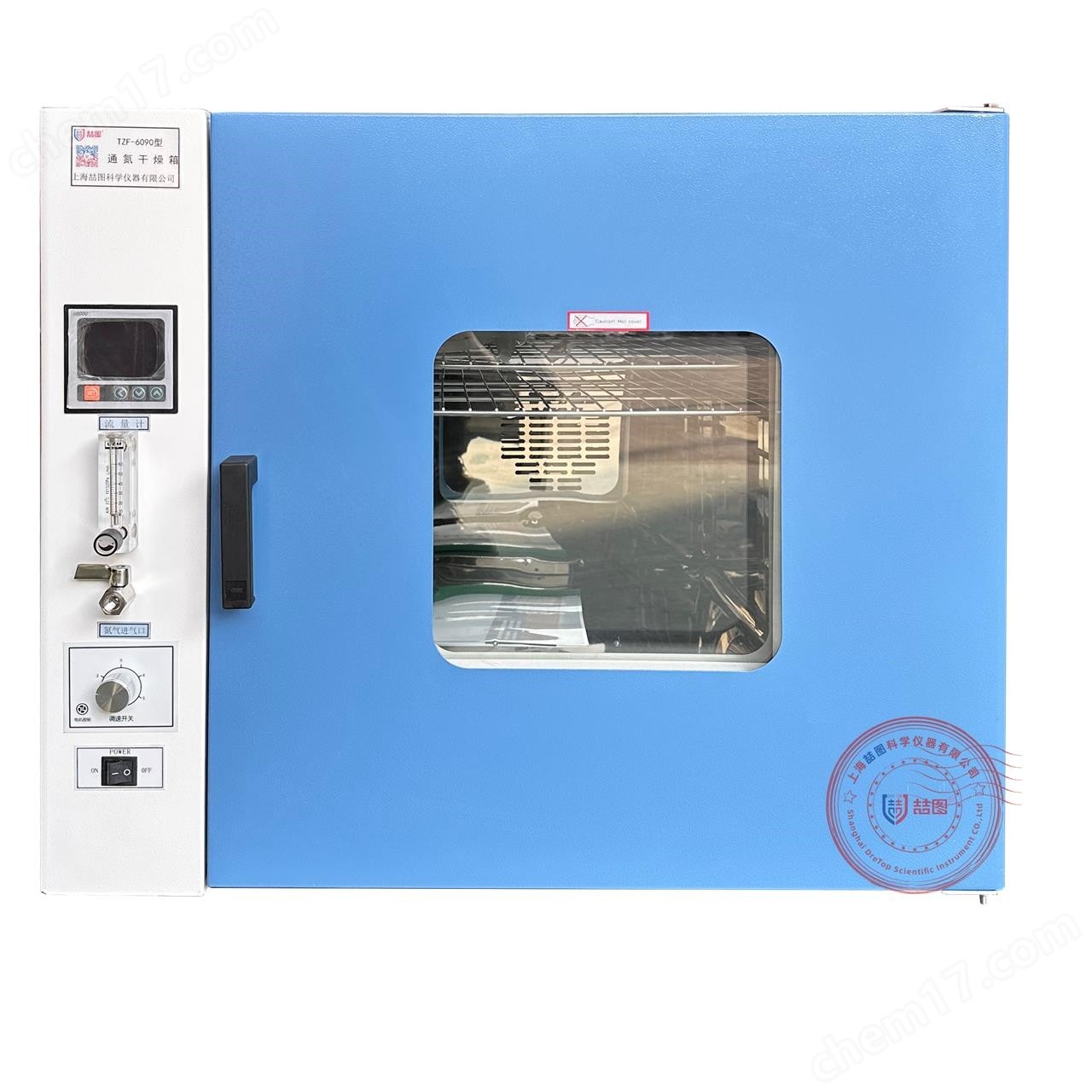

通氮干燥箱里的“無水空間”：如何讓電子元件干燥零損傷？
摘要
通氮干燥箱通過高純氮?dú)庵脫Q與露點精準控制，在電子制造中構建絕對干燥環境。本文針對靜電擊穿、氧化腐蝕、熱應力損傷三大痛點，揭示傳統干燥工藝的失效機制，提出低露點循環、梯度控溫、微流場優化等創新方案，為芯片封裝、微電路存儲等精密制程提供無損干燥保障。
1.電子元件干燥的生死挑戰
電子元件的水敏性是通氮干燥箱中的不穩定因素：
毛細管虹吸效應：0402貼片電容在0.1%濕度下仍通過引腳縫隙吸入水汽，焊接時蒸汽爆裂導致微裂紋；
金屬氧化災難：銅焊盤在50ppm氧環境中72小時氧化增厚30nm，焊點結合強度衰減60%；
靜電吸附失控：通氮干燥箱干燥氣流摩擦產生＞15kV靜電，擊穿納米級MOS管柵極。
傳統熱風干燥的致命缺陷在于：
熱風裹挾環境濕氣，露點僅達40℃（對應含水量48ppm）；
紊流沖擊使QFN封裝元件位移偏移＞50μm。
氮?dú)飧稍锵涞钠凭趾诵模?/span>
采用99.999%高純氮?dú)獬掷m(xù)置換箱體氣體，結合三級冷阱除濕將露點壓至70℃（含水量＜2ppm），從根源消除水氧威脅。
2.零損傷干燥的精密控制技術
露點溫度流場三重調控
低露點氮?dú)庋h(huán)：干燥塔填充分子篩吸附劑，氮?dú)馔ㄟ^(guò)時水分子被捕獲，輸出露點穩定在70℃。某存儲芯片封裝應用顯示，較傳統干燥良率從82%提升至99.6%；
梯度控溫防護：BGA芯片干燥采用“35℃預熱（30min）→60℃主干燥（斜率1℃/min）→25℃緩冷"程序，消除熱應力導致的基板翹曲；
層流場優化設計：頂部微孔均流板使氮?dú)饬魉俸愣ㄔ?.3m/s，避免氣流沖擊導致0201電阻飄移。
靜電消除黑科技
電離中和系統：在氮?dú)馊肟谇度敫哳l高壓電離棒，將氣流中正負離子比例控制在1±0.05，消除靜電積累；
防靜電載具：碳納米管涂層托盤使表面電阻降至10?Ω，杜絕元件吸附。
3.典型應用場景的技術適配
芯片封裝前的黃金72小時
問題：Wafer切割后裸露焊盤在空氣中5分鐘即形成氧化層；
解決方案：切割完畢晶圓直通干燥箱，在＜5ppm氧氣環境中完成植球回流焊。某手機處理器量產數據顯示，焊球虛焊率從0.8%降至0.02%。
微電路存儲的永恒守護
存儲器干燥：采用雙通道氮?dú)饽缓?，開箱取件時外部濕氣侵入量減少98%。配合鈀膜氧氣傳感器實時監測，箱內氧濃度始終＜3ppm；
光模塊組件養護：激光器TOCAN封裝在露點60℃環境中存儲，避免鏡面結露導致的光路衰減。
潮敏元件的復活行動
MSL4級元件（如BGA）拆封后需24小時內焊接，超時則報廢；
干燥箱再生程序：125℃氮?dú)猸h(huán)境下處理12小時，將元件含水率恢復至0.02%以下，挽救價值數百萬的過期物料。
4.智能干燥系統的未來之路
數字孿生干燥導航
虛擬工藝預演：輸入元件尺寸（如3mm×3mmQFN）、引腳數量（100pin）等參數，自動生成溫度露點曲線；
失效預警系統：當傳感器檢測到露點波動＞5℃或氧含量＞10ppm，即刻觸發備用干燥塔切換。
綠色干燥革命
氮?dú)庾匝h(huán)技術：冷凝回收排放氮?dú)庵械乃郑?jīng)再生處理后重復利用，耗氮量降低70%；
余熱回收設計：干燥廢氣通過熱交換器預熱新入氮?dú)?，?jié)能率達40%。
微觀監測突破
太赫茲水分成像：0.5THz波段掃描穿透IC封裝，可視化內部水分分布（分辨率達0.1pg）；
納米傳感器陣列：在載盤嵌入MEMS濕度芯片，實時反饋元件局部微環境數據。
結語
通氮干燥箱中的“無水空間"，是電子工業對抗?jié)穸韧{的防線。當70℃露點的氮?dú)饬鞣鬟^(guò)電路微隙，當電離中和器消弭千伏靜電，精密元件便在絕對干燥中重獲新生。這項技術正從保障工藝進階為重塑制造標準——在氮分子構筑的真空世界里，每一顆芯片都被賦予跨越時空的可靠承諾。
