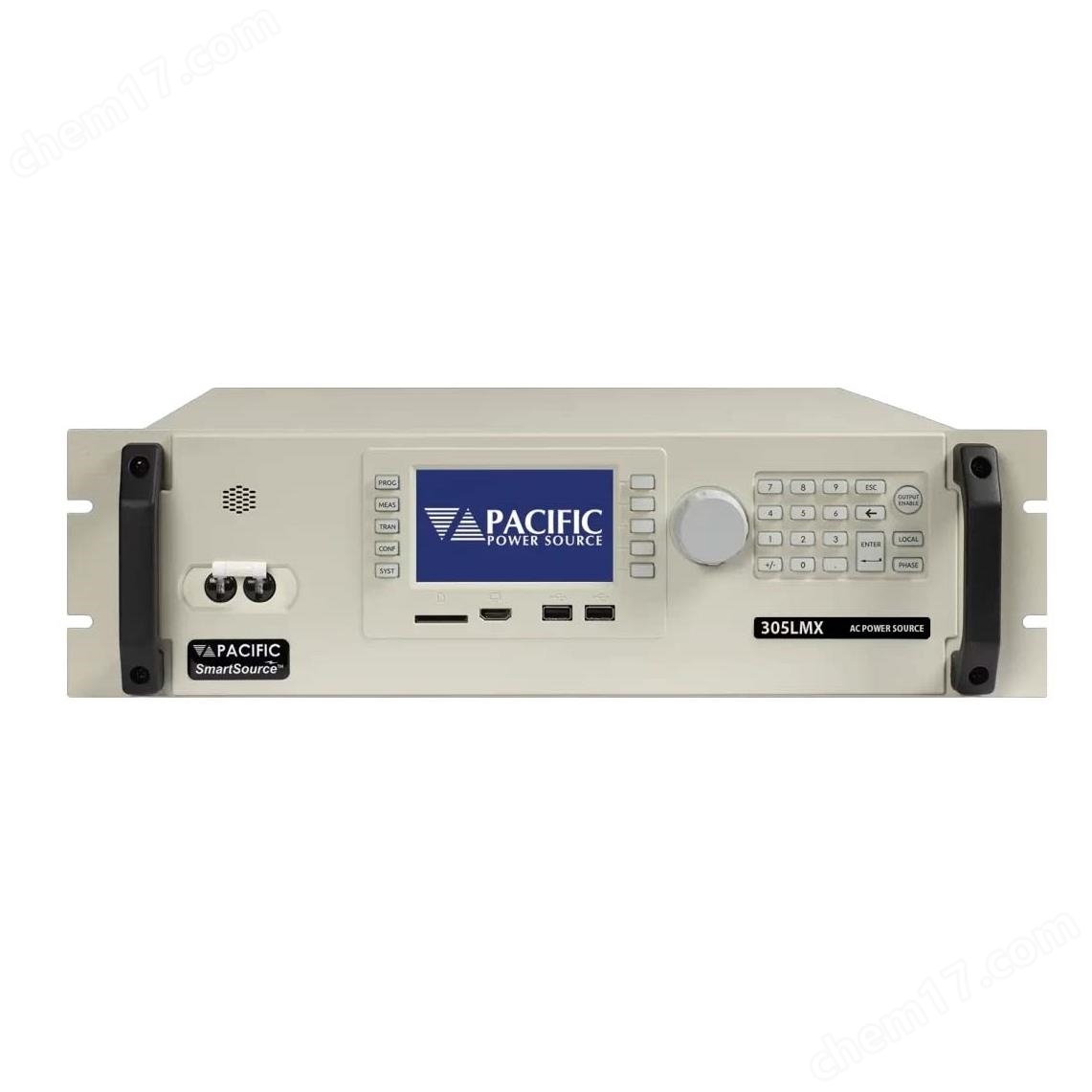

305/308/320/345/360LMXT三相線性交流電源可產生低失真、高保真的輸出波形。線性放大的優勢在于能夠可靠地再現具有很高小信號帶寬和低輸出失真的振蕩器波形。所有標準型號的工作頻率為 15 至 5,000 Hz，功率范圍為 500VA 至 30kVA，標稱輸出電壓范圍高達 600Vrms L-N。

最高 500VA 至 6kVA、 或高達 30kVA 選項

• 單相和三相型號

• 500 千伏安至 6 千伏安標準型號

• 8 千伏安至 30 千伏安型號選項

恒功率電壓范圍

• 高達 0-300 VAC 直接耦合輸出

頻率高達 5000 赫茲

• 15Hz -5000Hz 全功率帶寬

線性放大器提供超可靠的交流電源測試

305/308/320/345/360LMXT三相線性交流電源，提供最清潔的電源和低的失真是低功率頻率轉換、航空航天合規性、ATE、電器、醫療和 UPS應用的理想之選。

線性交流電源可實現高波峰因數、低失真和高保真輸出波形

LMX 系列電源中的線性放大器能夠產生高波峰因數、低失真、高保真的輸出波形，這在要求苛刻的交流測試電源應用。

單機型號從 500 VA 到 6 kVA 不等。較大的機箱可并聯成 8 千伏安至 30 千伏安的系統。設備提供單相和三相型號，根據輸入線路、輸出電壓、功率因數和溫度的苛刻組合，采用保守的額定輸出功率設計。

特別寬的帶寬（50 kHz 小信號），加上低輸出阻抗和高波峰因數額定值，使 LMX 系列能夠?yàn)榛钴S的負載提供高質量、低失真的輸出功率。

多種電壓范圍可供選擇（T 選件）

LMX 系列最高支持 135VLN/270VLL（單相）或 135VLN/234VLL（三相）。變壓器選件 T 選件提供比率為 1.5:1、2.0:1 或 2.5:1 的變壓器耦合輸出，電壓可達 600V（單相）或 585V（三相）。

• 在直接耦合輸出電壓范圍和變壓器耦合電壓范圍之間自動切換

• T 選件提供比率為 1.5:1、2.0:1 或 2.5:1 的變壓器耦合輸出

生成高級波形和瞬態

使用直觀的電子表格式數據輸入方法，可從前面板輕松創建電壓、波形和頻率輸出瞬態?？奢斎胩囟ㄏ辔坏臄?shù)據，也可同時輸入所有三個相位的數據。LMX 系列支持列表、脈沖和步進模式瞬態類型。除正弦波外，LMX 系列還提供多種可選交流波形，如不同失真度的削波正弦波、方波、三角波和階梯方波。

• 可定制 200 多種任意波形

• 列表、脈沖、步進模式瞬態類型

• 正弦波、方波、三角波、THD 波和任意波形

內置智能控制，簡化測試

訪問 SmartSource Suite，這是我們專有的內置平臺，允許遠程控制、開發和實時執行測試序列。在任何移動設備上使用直觀的嵌入式網絡瀏覽器界面，智能監控、控制和管理測試

• 通過任何網絡瀏覽器實時訪問

• 增強的可視化和報告工具

• 在多個窗口上查看和控制

• 節省時間，提高生產力

主要功能

主要功能提供應用多樣性

• 6:1 峰值電流能力

• 用于 EN61000-3-2、3 測試的低阻抗

• 實時和有效值模式下的可編程輸出阻抗 (R+L)

• 高達 0-300 VAC 直接耦合輸出

• 單相/三相開關可選

• 15-5000 Hz 全功率帶寬

• 標準功率級別從 500 VA 到 6 kVA；可選 30kVA

• 外部參照儀表校準

• CE 安全和 EMC 以及 NTRL 安全標識

• USB、LAN (LXI)、IEEE-488.2 和 RS-232C 兼容 SCPI

• 適用于 Windows®/LabWindows® 的 LabVIEW 驅動程序

• 通過諧波合成創建波形

• 波形捕捉（電壓和電流）

• 諧波分析（電壓和電流）

• 有效值和峰值計量

• 連續自校準 (CSC)

• 線路同步

設計提供對交流電源的全面控制

• 所有 LMX 系列電源型號都配備了新型數字實時可編程控制器。

• 單相電源型號可控制在 0-135 VAC 或 0-270 VAC 范圍內運行。三相型號還可切換為 3?/1? 輸出電源形式。

• 可通過前面板或總線對輸出功率形式進行全面控制，并選擇直接輸出或可選的變壓器輸出。

• 所有操作功能均可通過前面板或遠程USB、LAN（兼容 LXI）、RS-232 或 IEEE 488.2/ SCPI BUS控制。可使用LabVIEW for Windows®和LabWindows® 儀器驅動程序。

• LMX 控制器支持瀏覽器界面，可使用個人電腦、筆記本電腦或智能手機上的網絡瀏覽器通過局域網或 USB 控制電源。

LMX 系列功能

連續自校準：

為交流輸出電壓提供超高精度。啟用后，以電源內部電壓表為基準，精度可提高至 ±0.03%。

波形編輯

通過指定每個特定相位角下所需的波形幅度，提供修改存儲波形的功能。

可編程動態輸出阻抗：

可編程輸出阻抗為操作員提供了對交流電源輸出阻抗的動態控制。利用輸出電流項作為輸出電壓電路的條件反饋信號，可對正阻抗或負阻抗進行編程。這種控制的目的是模擬或補償高峰值電流、配電或變壓器損耗的影響，最高可達輸出電壓的 ±10%。

該功能可創建正、負或零輸出阻抗 (Zo)：

• 補償線路配電或變壓器損耗。

• 模擬軟電源線，用于產品測試。補償范圍為輸出電壓的 ±10%。

波形分析：

用圖形和數字顯示電壓或電流波形的諧波結構。顯示的數據包括各次諧波的幅度（%）、總諧波失真以及奇次和偶次諧波失真（%）。

波形合成

通過建立諧波，可快速創建所需的任何交流測試波形。該過程非常簡單，只需鍵入諧波倍數、振幅和所需諧波的相位角，直至 51 次諧波。

波形庫

波形庫中可存儲多達 200 種不同的波形，作為穩態程序的一部分執行，或作為瞬態測試程序的一部分替換到任何輸出階段。1 號存儲位置是不可編輯的高分辨率正弦波。所有其他位置均可編輯，并可在任何輸出階段進行替換。計算機上可存儲的波形數量不限。

基于時間的瞬態

能夠根據指令創建并執行在指定時間段內線性發生的瞬態，以修改輸出電壓或頻率。

基于周期的瞬態

能夠根據指令創建和執行瞬態，在輸出中替代所選波形 1 至 100 個周期。

產品選型

解決方案

交流測試電源：

LMX 系列電源配備多個數字信號處理器 (DSP)，可創建一個集成的測試系統。它向被測設備提供各種功率條件，并測量/分析所有輸出性能參數。

頻率/電壓轉換

LMX 系列是頻率范圍為15 至 5,000 Hz 的優秀穩定交流電壓源。輸出頻率由石英晶體穩定。輸出電壓最高可達600 VAC。

相位轉換：

LMX 系列可提供單相和三相輸出，是將單相轉換為三相或?qū)⑷噢D(zhuǎn)換為單相的好選擇。

雙量程輸出磁性選件

LMX 系列電源可配備輸出變壓器，以提供另一個輸出電壓范圍。控制器可通過前面板或總線命令選擇直接或變壓器耦合范圍。變壓器耦合輸出的標準頻率范圍為 45 至 5,000 Hz。標準輸出比為 1.5:1、2.0:1 和 2.5:1。變壓器輸出可通過上表所列的磁性模塊從內部或外部提供。有關上述未列出的特殊輸出范圍的其他信息，請咨詢工廠。

用于移動應用的保護性轉運箱

太平洋電源公司提供堅固耐用的運輸箱，以保護您的交流電源免受不利環境條件的影響，適用于移動和/或軍事應用。

具體優勢

• 環境保護（沖擊、振動、潮濕、高溫）、

• 不受限制的設備運行、

• 快速拆裝蓋板

• 集成車輪和把手、

• 不銹鋼門鎖。

適用于以下 LMX 型號：

• 3U：105LMX、108LMX、112LMX、305LMX、308LMX、312LMX

• 5U: 320LMX
