提升機閘間隙在線監測系統閘瓦磨損檢測

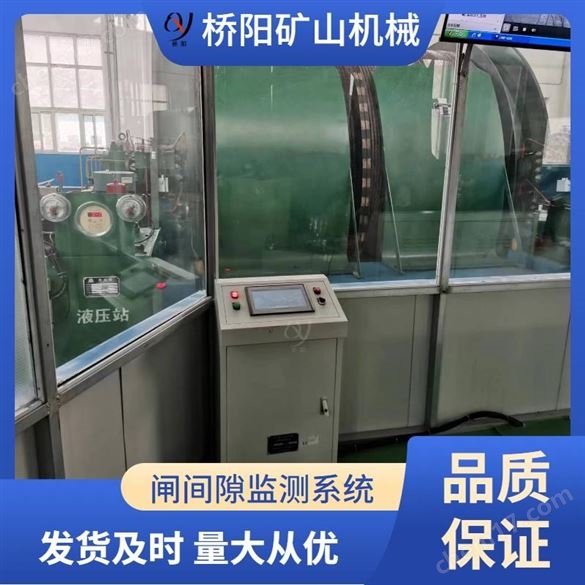

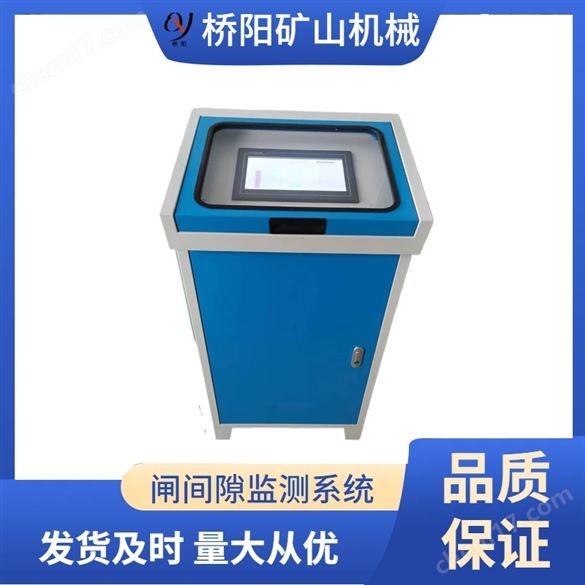

礦山提升機智能閘間隙監測系統由監測裝置箱、位移傳感器、磁 吸式傳感器固定支架、磁吸式傳感器接線盒等組成，其中，監測裝置 箱由可編程控制器 PLC、電源模塊、斷路器、語音模塊、監控屏、檢 測模塊、端子、按鈕、旋鈕、報警燈等組成。

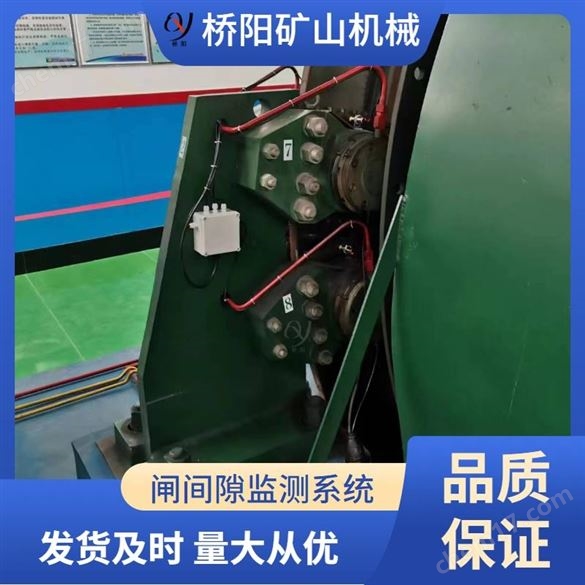

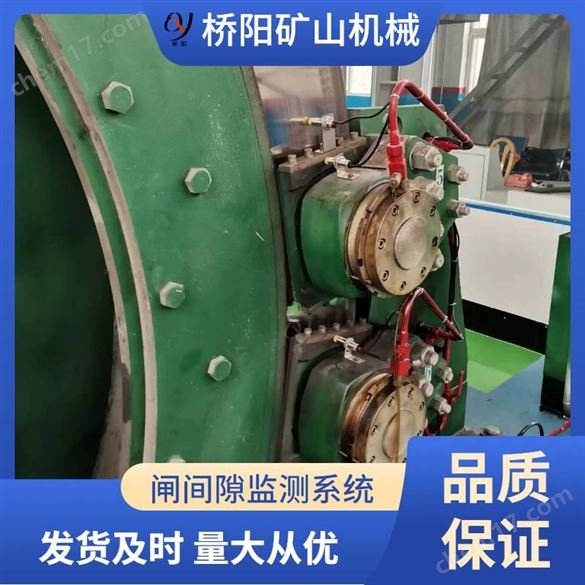

為達到好的檢測間隙，閘間隙檢測安裝在閘盤座上面，直接 檢測閘的開度大小。如上圖所示，將傳感器固定在傳感器支架上，螺 栓擰緊，然后將磁吸式支架吸附在閘座上；傳感器檢測片固定在閘瓦 固定螺栓上面，安裝時注意閘間隙傳感器與檢測片垂直，無傾斜。

系統檢測裝置箱及現場傳感器安裝完畢，在測量接線正確的情況下，將斷路器 QF1 合上，閘間隙監測裝置上電運行，系統啟動起 來后，顯示監控主畫面，如上圖所示，顯示每個閘座的間隙大小、閘 盤偏擺量、閘盤溫度。

系統投入運行前，需對設備閘間隙傳感器等進行調試設定，如上 圖調試畫面，藍色方框數據為閘間隙傳感器實際位移距離，黃色方框 數據為零點位置，調整閘間隙傳感器與檢測片的距離，將距離調整為 4.0 左右位置即可，都調整完后，通過設置界面登錄操作員權限后， 點擊零位校正，提示校正完成。

零位校正之后，切換為監控畫面，開車運行觀察閘座閘間隙大小， 對不符合規程要求的閘進行校正，在絞車停止后，調為調閘模式起動 液壓站，開一邊閘后，用半圓形調閘扳手?jǐn)Q閘，邊觀察邊調，將間隙 值調為 1.0-1.5 左右為優良。
