礦用軸瓦防止游動天輪轉動偏擺 橋陽礦山

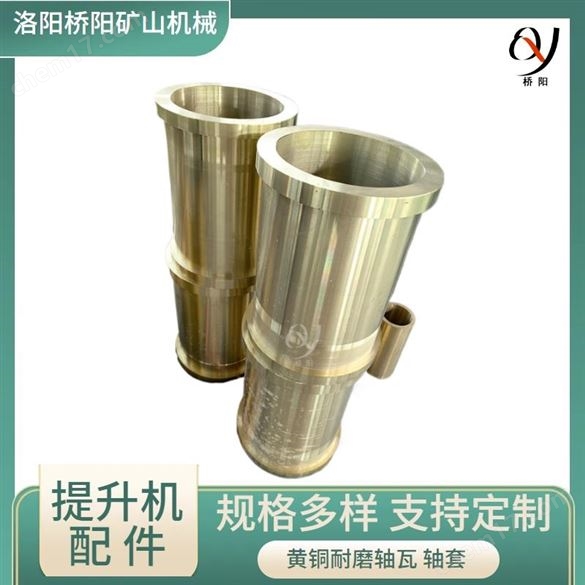

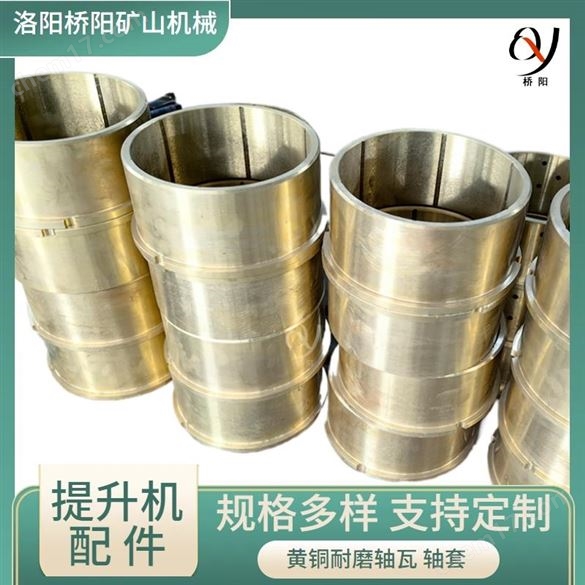

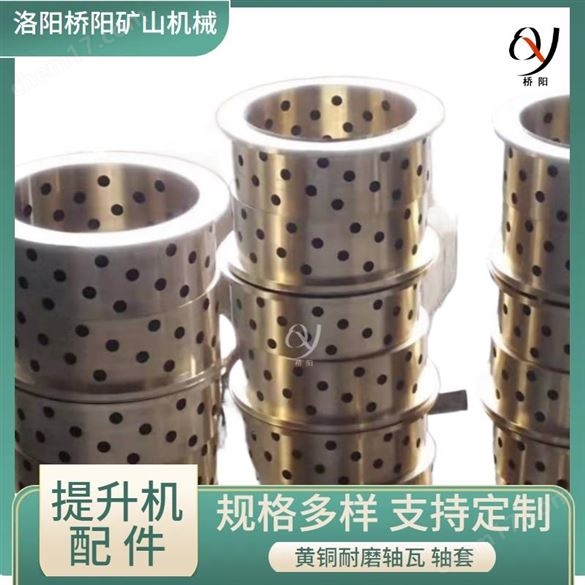

軸瓦形狀為瓦狀的半圓柱面，非常光滑，一般用銅、減摩合金等材料制成，在特殊情況下，可以用工程塑料或橡膠制成。

軸瓦有整體式和剖分式兩種，整體式軸瓦通常稱為軸套。整體式軸瓦有無油溝和有油溝兩種。軸瓦與軸頸采用間隙配合，一般不隨軸旋轉.

軸套和軸瓦都相當于滑動軸承的外環，軸套是整體的而軸瓦是分片的。

軸套 起保護作用，防止軸磨損，只更換軸套，節約成本。 軸瓦 軸瓦是滑動軸承和軸接觸的部分，和軸承差不多起支撐固定作用。

落地式多繩摩擦提升機長時間運行后，天輪軸瓦磨損，會發生金屬碎片脫落，但又不能及時排出軸瓦外，使軸瓦、天輪軸與碎片互相摩擦，使得天輪軸運行不暢，造成游動輪偏擺和撞擊，從而引起提升容器運行不穩，不能滿足安全生產的要求，需要及時對天輪軸瓦進行更換。

軸瓦套安裝在天輪軸上,每一半軸瓦外翻邊的兩個端部分別開設有半鍵槽,相鄰兩段半軸瓦的結合處由兩個半鍵槽形成一個平鍵槽,在平鍵槽內安裝有平鍵塊,并且平鍵塊的內外兩側分別與輪轂相焊接。能夠地有效防止游動天輪半軸瓦因螺釘被切斷,半軸瓦在輪轂內孔產生相對滑動造成的天輪轉動偏擺。延長了天輪裝置的使用周期,并保證了提升運行的安全。

固定輪與天輪軸采用平鍵連接,使輪體與天輪軸一起轉動。游動輪與天輪軸通常采用滑動軸瓦結構(目前也有采用滾動軸承結構),即游動輪與天輪軸間裝配有軸瓦,軸瓦采用耐磨合金銅瓦材質，軸瓦與輪轂之間靠高強度內六角螺栓連接,軸瓦內部有 導 儲油槽,通過潤滑油脂實現游動輪與天輪軸之間的靈活轉動。游動輪軸瓦之間、游動輪軸瓦與固定輪輪轂之間預留0.2~0.5 mm的軸向間隙。

礦用軸瓦防止游動天輪轉動偏擺 橋陽礦山
