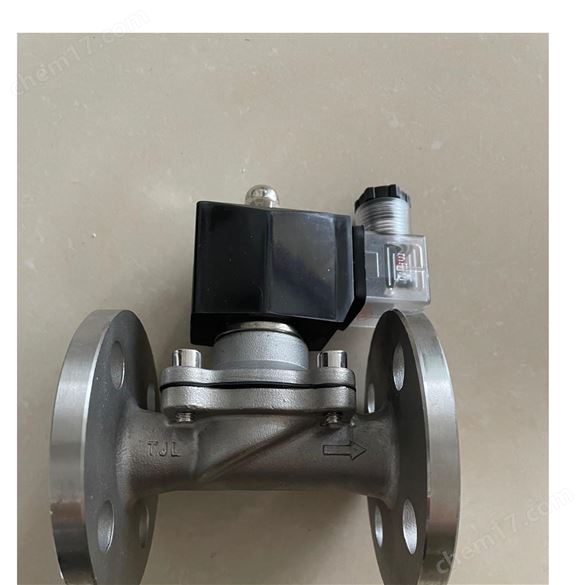

上海凱志ZCZP-25，ZCZP-32蒸汽電磁閥 中溫

用途1

ZCZP 電磁閥適用于以蒸汽為熱介質，進行溫度自動控制的執行機構。可對蒸汽加熱器、散熱器、干燥器等蒸氣設備及溫度自控儀、蒸汽定型機、蒸汽機、蒸汽回潮機等成套設備的鍋爐蒸汽管道進行二位式自動控制和遠程控制。廣泛應用于染化、紡織、印染、食品、水泥制品、石油化工、冶金等部門的自控系統。

結構特點1

耐熱：電磁部分、密封件部分用特種耐高溫電工材料和密封材料，并應用了各種隔熱措施。

耐磨：選材合理，閥杯和導向套件巧妙地利用流體的滑潤作用，減少磨損。

耐冷凝：蒸汽管道的冷凝水是影響蒸汽電磁閥動作的重要因素，本閥則不受冷凝水影響。

工作原理3

ZCZP 電磁閥是利用介質壓力差工作的先導式電磁閥，有常閉型與常開型兩種。

常閉型電磁閥：在未通電時呈關閉狀態。當通電時，線圈產生磁場，副閥開啟，此時主閥芯上腔的壓力通過副閥卸荷，由于壓力差的作用，使主閥向上運動，達到主閥開啟的目的，使介質流通。斷電時，磁場消失，動鐵芯在彈簧力的作用復位，副閥關閉，此時介質從平衡孔進入主閥上腔，在彈簧力和壓力差的作用下，主閥關閉。

常開型電磁閥：工作原理與常閉型正好相反，斷電時常位時，由彈簧作用，副閥口打開，主閥流通。通電時，副閥口封閉，工作介質經平衡孔進入閥杯內，當壓力趨于平衡時，主閥關閉。當主閥斷電時，電磁力消失，副閥打開，主閥杯內壓力迅速消失，介質壓力將主閥閥杯托上，開啟主閥口，介質流通。

技術參數3

最高工作壓力：1MPa

工作壓差：0.04-1MPa

介質：蒸汽、液體、氣體、油（<4°E）

介質溫度：≤200℃

電源：AC：380V、220V、36V/50Hz；DC：12V、24V、110V、220V

絕緣等級：B 級

電源允許波動：-15%-+10%

功率：φ15-φ50 為 24W，φ65-φ150 為 50W

響應時間：φ15-φ50 開≤2 秒，關≤3 秒；φ65-φ150 開≤3 秒，關≤5 秒

安裝須知4

安裝時電磁閥線圈向上，并保持垂直位置，電磁閥上箭頭或標記應與管道流向一致，不得安裝在有濺水的地方。

電磁閥的工作介質應清潔無顆粒雜質，電磁閥內件表面上的污物及過濾器，需定期清洗干凈。

在電磁閥發生故障時，為了及時隔離電磁閥，并保證系統正常運行，最好安裝旁路裝置。

在管路系統中，安裝在支路上的電磁閥通徑應小于主管道閥門的通徑。

使用與維護4

電磁閥安裝后需通入介質實驗動作數次，確認正常后方可投入正式使用。

應定期清洗大閥內外及銜鐵吸合面的污物，注意不要損壞密封面。

電磁閥較長時間不用時，應關閉閥前手動閥，重新啟用時，蒸汽電磁閥應將冷凝水排除干凈，并作試動作數次，待開關正常后方可投入使用。

工作時，要注意閥門前后壓力表，要求工作壓力不得超過額定壓力，工作壓差必須在額定壓差范圍內。當工作壓力超過額定壓力或工作壓差超過額定壓差時，電磁閥要停止使用，關閉前后手動閥，以免損壞電磁閥引起泄漏。
